أجزاء الرافعة المجنزرة الهامة التي تحتاج لمعرفتها

تبرز الرافعات المجنزرة شاهقة فوق مواقع البناء، وتظهر في مشهد مألوف في عالم الرفع الثقيل.

تعتبر هذه الآليات الرائعة، بقدراتها الهائلة على الرفع وقدرتها الفريدة على الحركة بالجنزير، العمود الفقري لعدد لا يحصى من مشاريع البناء واسعة النطاق. على عكس نظيراتها من الرافعات الثابتة، تتمتع الرافعات المجنزرة بميزة واضحة هي القدرة على المناورة. تسمح لها جنازيرها القوية بالتنقل في التضاريس غير المستوية والتغلب على مواقع العمل الصعبة، مما يجعلها الخيار الأمثل لمجموعة واسعة من التطبيقات.

يوجد أنواع مختلفة من الرافعات المجنزرة. كل طراز مناسب لمهام محددة. تركز هذه المقالة على الرافعات المجنزرة ذات الذراع الشبكي، وهي نوع شائع ومتعدد الاستخدامات معروف بقدراته الرائعة على الرفع وقدرته على التعامل مع التضاريس غير المستوية. تختلف هذه الرافعات حسب قدرة الرفع، بدءاً من الرافعات الأكثر قدرة على المناورة التي تبلغ حمولتها 55 طناً، وصولاً إلى الرافعات القوية التي تبلغ حمولتها 300 طن، وحتى الرافعات العملاقة التي تبلغ حمولتها 600 طن.

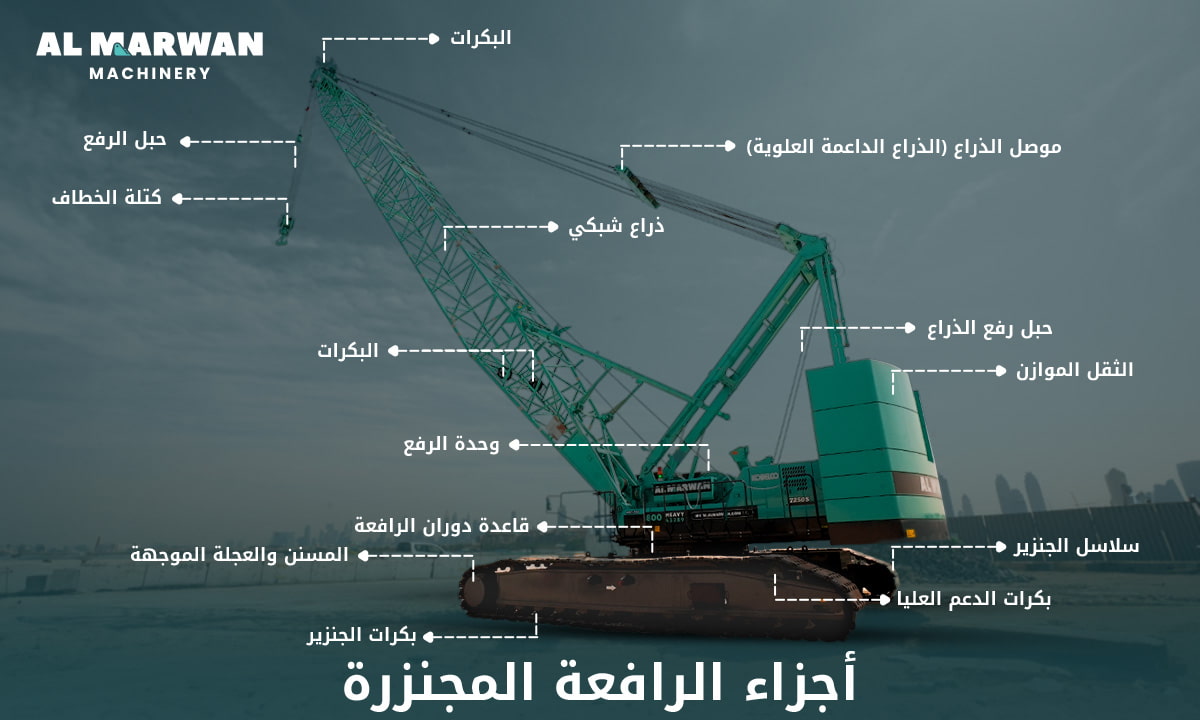

ولكن ما الذي يجعل هذه المعدات العملاقة تعمل بالضبط؟ دعنا ننطلق في رحلة لاستكشاف الأجزاء الأساسية للذراع الشبكي، باستخدام رافعات كوبلكو كمثال، وفهم كيف تحقق إنجاز رفع الأوزان الهائلة المذهل.

أساس الاستقرار: الهيكل السفلي المجنزر

بدءًا من الهيكل السفلي وقاعدة الرافعة المجنزرة، والتي غالبًا ما تسمى ببساطة "الزاحف"، فإن هذه ليست مجموعة عجلات عادية. يتميز هذا الهيكل السفلي القوي بمجموعة من الجنازير المتصلة التي توزع وزن الرافعة بالتساوي على الأرض. يمنح هذا التصميم الفريد الرافعات المجنزرة ثباتًا استثنائيًا، مما يسمح لها بالعمل على تضاريس غير مستوية ورفع أحمال ضخمة دون انقلاب.

- يتكون الهيكل السفلي الزاحف نفسه من عدة مكونات رئيسية، بما في ذلك:

- ألواح الجنزير: قطاعات فولاذية متينة تشكل مداس الجنازير، مما يضمن حركة سلسة وتوفير قوة جر على الأسطح المختلفة.

- بكرات الجنزير: بكرات تدعم ألواح الجنزير، مما يسهل الحركة السلسة.

- عجلات السلسلة والشد: تتعشق عجلات السلسلة الأمامية مع الجنازير، مما يدفع الرافعة للأمام أو للخلف. تحافظ عجلات الشد الخلفية على شد الجنازير.

- البكرات الحاملة: بكرات إضافية مثبتة على طول الجانب السفلي من الجنازير لمزيد من الدعم وحركة أكثر سلاسة.

القوة المحركة في الأعلى: البنية العلوية

 يعلو قاعدة الزاحف البنية العلوية للرافعة، وهي هيكل معقد يضم العديد من المكونات الحيوية:

ذراع شبكي: تصميم ذراع شائع للرافعات المجنزرة، يتميز بهيكل خفيف الوزن ولكنه قوي مصنوع من قطاعات فولاذية متشابكة تشبه الشبكة.

الجيب (اختياري): ملحق إضافي يستخدم أحيانًا مع الذراع لتوفير مدى أفقي أكبر.

آلات الرفع: هذا النظام، الموجود داخل البنية العلوية، يوفر الطاقة لرفع وخفض الأحمال. ويتكون من أسطوانة ونش قوية، وحبل سلكي، ومحرك رفع. تتحكم الفرامل داخل هذا النظام في خفض الحمولة وتمنع السقوط الحر العرضي.

الثقل الموازن: كتل فولاذية ثقيلة تقع في الجزء الخلفي من البنية العلوية. تعمل هذه الثقالات الموازنة كتوازن حاسم لوزن الحمولة التي يتم رفعها، مما يمنع الرافعة من الانقلاب. يمكن تعديل وزن الثقل الموازن حسب قدرة الرفع المطلوبة. في حين أن المكونات الأساسية المذكورة أعلاه تشكل العمود الفقري للرافعة المجنزرة، تساهم العديد من الأجزاء الإضافية في وظائفها:

حبل السلك الرئيسي (حبل الرفع): هذا هو الكابل الفولاذي عالي القوة الذي يمتد من أسطوانة الرفع صعودًا عبر الذراع وبكرة الخطاف، ويتحمل في النهاية وزن الجسم المرفوع.

بكرة الخطاف: مجموعة من البكرات المتعددة الموجودة داخل كتلة متصلة بنهاية الذراع. تساعد هذه البكرات في توزيع الحمولة على الحبل السلكي وزيادة قدرة الرفع.

القرص الدوار للرافعة: منصات قوية مصممة لتدوير الأشياء المرفوعة بزاوية 360 درجة كاملة (أو نطاق محدد). تتكامل بسلاسة مع أنظمة الرافعة المختلفة، مما يعزز وظائفها من خلال توفير قدرة مناورة أفقية دقيقة. يتيح ذلك وضع الأحمال بأمان وكفاءة، ومحاذاة أسهل مع مناطق العمل، ومعالجة مبسطة للأشياء الضخمة أو ذات الأشكال غير المنتظمة. تعمل الأقراص الدوارة للرافعة، في جوهرها، على تحسين تنوع الرفع والكفاءة التشغيلية بشكل كبير.

تشمل أجزاء الرافعة الأخرى ما يلي:

البكرات: عجلات ذات أخاديد توجه الحبل السلكي بسلاسة أثناء انتقاله بين أسطوانة الرفع والخطاف مثل بكرة طرف الجيب أو البكرات الوسيطة.

مجموعة بكرات الحبل الخلفي (لجام الذراع): هذه مجموعة من البكرات في طرف الذراع تغير اتجاه حبل الرفع، مما يسمح بقدرة رفع أكبر. ويشار إليها أحيانًا باسم جهاز الذراع.

حبل رفع الذراع: هذا هو الحبل السلكي الذي يرفع ويخفض مجموعة الذراع بأكملها. ويمتد عادةً من ونش إلى الجانب السفلي من الذراع وعبر مجموعة من البكرات.

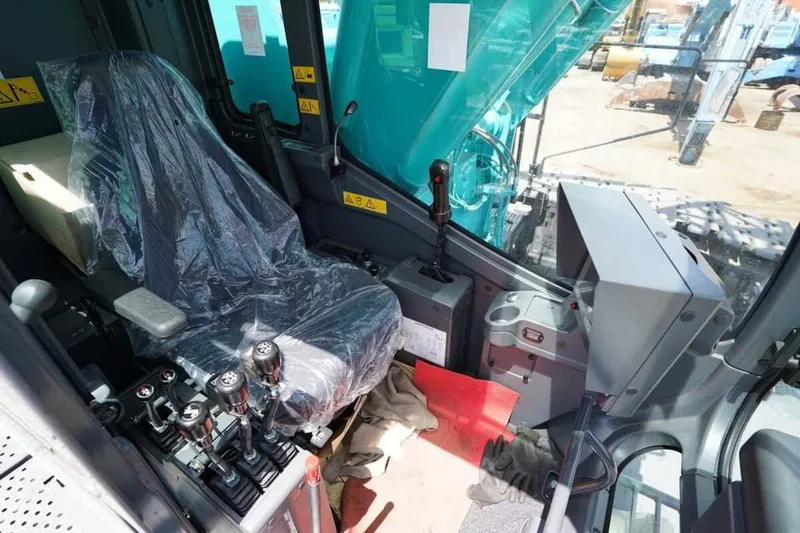

الدقة والتحكم: كابينة المشغل وأنظمة التحكم

الآن، دعنا ننتقل إلى المركز العصبي لعملية الرافعة: كابينة المشغل وأنظمة التحكم. تم تصميم الكبائن الحديثة هندسيًا لراحة المشغل وتوفر رؤية واضحة لمنطقة العمل. داخل الكابينة، يسمح نظام تحكم متطور للمشغل بمناورة الرافعة بدقة:

عصا التحكم: أدوات تحكم تسمح للمشغل بإدارة حركة الذراع والرفع وجسم الرافعة بأكمله بدقة.

أنظمة المراقبة المحوسبة: شاشات إلكترونية متقدمة توفر معلومات حيوية للمشغل، مثل وزن الحمولة وامتداد الذراع واستقرار الرافعة.

ميزات السلامة: تشتمل الرافعات المجنزرة على العديد من ميزات السلامة مثل أنظمة الحماية من التحميل الزائد وأجهزة الإيقاف الطارئ لضمان التشغيل الآمن.

مصدر الطاقة: يتم تشغيل أنظمة التحكم في الرافعة عادةً بواسطة محرك ديزل أو محرك كهربائي.

قوة العمل الجماعي

إن الإنجازات الرائعة للرافعة المجنزرة ليست مجرد عمل أجزاء فردية. تعمل هذه الآلات كأنظمة معقدة، حيث يتشابك كل مكون بسلاسة لتحقيق آثار ملحوظة. إن مشغلي الرافعات، جنبًا إلى جنب مع فنيي التركيب المؤهلين، هم العقول المدبرة البشرية وراء التشغيل الآمن والفعال لهؤلاء العمالقة. عملهم، من التخطيط الدقيق إلى التنفيذ الدقيق، هو شهادة على الإبداع البشري والعمل الجماعي. ولكن للحفاظ على هذا الأداء المتميز، يصبح الوصول إلى ميكانيكيين خبراء وورش عمل مجهزة بقطع غيار أصلية أمرًا بالغ الأهمية. وهذا يضمن أن تكون الرافعات المجنزرة الخاصة بك دائمًا في أفضل حالة، وجاهزة لمواجهة أي تحد.

الرافعة المجنزرة التي لا غنى عنها

تعتبر الرافعات المجنزرة، بتصميمها القوي وقدرات الرفع الهائلة والتفاعل المعقد بين أجزائها، الأبطال بلا منازع في مجال الرفع الثقيل. فمن توربينات الرياح الشاهقة إلى قطاعات الجسور العملاقة، تلعب هذه الآلات الرائعة دورًا حيويًا في تشكيل عالمنا الحديث.

إن فهم الأجزاء الأساسية للرافعة المجنزرة يسمح بتقدير أكبر الإعجاز الهندسي الذي تمثله. القاعدة المتينة التي تتغلب على التضاريس غير المستوية، والذراع القوي الذي يمتد بدقة، وتحكم المشغل الماهر، كلها تتضافر لإنشاء آلة تبعث على الرهبة وضرورية لصناعة البناء.

لذا، في المرة القادمة التي تشاهد فيها رافعة مجنزرة ترفع جسمًا ضخمًا برشاقة، تذكر سيمفونية الأجزاء والعمل الجماعي الماهر الذي يجعل مثل هذه المآثر ممكنة. هؤلاء الأبطال المجهولون في مجال البناء هم أساطير رفع حقيقية.

هل أنت مهتم برؤية التكوينات والقدرات المختلفة للرافعات المجنزرة؟ اكتشف مجموعتنا من رافعات كوبلكو المجنزرة وغيرها الكثير، واكتشف التطابق المثالي لمشروعك القادم!
